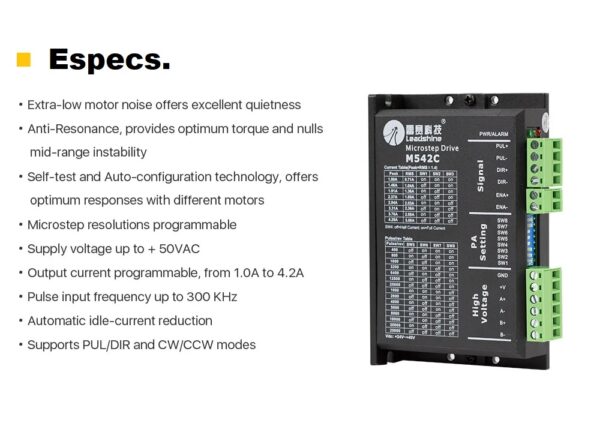

Especificaciones
|
Parameters |
M542C |
|||
|
Min |
Typical |
Max |
Unit |
|
|
Output Current |
1.0 |
– |
4.2 (3.0 RMS) |
A |
|
Supply Voltage |
20VAC |
36VAC |
50VAC |
V |
|
Logic Signal Current |
7 |
10 |
16 |
mA |
|
Pulse Input Frequency |
0 |
– |
300 |
kHz |
|
Step Revolution |
400 |
|
25600 |
Pulse/Rev |
|
Isolation Resistance |
500 |
MΩ |
||
|
Suitable Stepper Motors |
NEMA 16,17,23 |
|||
|
P1 Function |
M542C Detalles |
|
PUL+ |
Señal de pulso: en modo de pulso único (pulso/dirección), esta entrada representa la señal de pulso, cada flanco ascendente o descendente está activo (configurado mediante el puente interno J1); 4-5V cuando PUL-HIGH, 0-0.5V cuando PUL-LOW. En modo de doble pulso (pulso/pulso), esta entrada representa un pulso en el sentido de las agujas del reloj (CW), activo en nivel alto o bajo (configurado mediante el puente interno J1, J2). Para una respuesta confiable, el ancho del pulso debe ser superior a 1,5 µs. Resistencias de conexión en serie para limitación de corriente cuando se utilizan +12 V o +24 V. Lo mismo que las señales DIR y ENA. |
|
PUL- |
|
|
DIR+ |
Señal DIR: En modo de pulso único, esta señal tiene niveles de voltaje bajo/alto, lo que representa dos direcciones de rotación del motor; en modo de doble pulso (establecido por el puente interior J3), esta señal es un pulso de contador de reloj (CCW), activo en nivel alto o bajo (establecido por el puente interior J1, J2). Para una respuesta de movimiento confiable, la señal DIR debe estar por delante de la señal PUL al menos 5 µs. 4-5 V cuando DIR-ALTO, 0-0,5 V cuando DIR-BAJO. Tenga en cuenta que la dirección de rotación también está relacionada con la coincidencia del cableado del motor. Cambiar la conexión de dos cables por una bobina al variador invertirá la dirección del movimiento. |
|
DIR- |
|
|
ENA+ |
Señal de habilitación: Esta señal se utiliza para habilitar/deshabilitar el variador. El nivel alto (señal de control NPN, PNP y señales de control diferencial son, por el contrario, nivel bajo para habilitar) para habilitar el variador y nivel bajo para deshabilitarlo. Generalmente se deja DESCONECTADO (HABILITADO). |
|
P2 Function |
M542C Detalles |
|
+Vdc |
Power supply, 20~50 VDC, Including voltage fluctuation and EMF voltage. |
|
GND |
Power Ground. |
|
A+, A- |
Motor Phase A |
|
B+, B- |
Motor Phase B |
